1. ÖNORM B 2114 - Eine Übersicht

Die ÖNORM B 2114: „Vertragsbestimmungen bei automationsunterstützter Abrechnung von Bauleistungen - Werkvertragsnorm“ enthält in Abschnitt 1 Verfahrensbestimmungen, insbesondere Hinweise für die Ausschreibung und Erstellung von Angeboten. Der Abschnitt 2 enthält Vertragsbestimmungen für die elektronische Bauabrechnung. Er regelt für ein konkretes Bauvorhaben Rechte und Pflichten der Vertragspartner bei der Durchführung der automationsunterstützten Abrechnung von Bauleistungen. Der Anhang A der ÖNORM B 2114 enthält Bestimmungen für die Vorgangsweise bei der freien Eingabe, der Anhang B einen Formelkatalog, der der Berechnung von Mengen dient. Diese ÖNORM setzt somit die Reihe der ÖNORMEN B 2062 "Aufbau von Standardisierten Leistungsbeschreibungen unter Berücksichtigung automationsunterstützter Verfahren - Verfahrensnorm" und B 2063 "Ausschreibung, Angebot und Zuschlag unter Berücksichtigung automationsunterstützter Verfahren - Verfahrensnorm" fort, welche die automationsunterstützten Verfahren im Baubereich berücksichtigen.

Mengenzuwachs erfassen gemäß ÖNORM B2114

Die aktuelle Ausgabe vom 1.Juni 2009 ersetzt die Ausgaben ÖNORM B 2062:1996, ÖNORM B 2063:1996 und die ÖNORM B 2114:1996, die technisch überarbeitet und zu einer ÖNORM zusammengefasst wurden.

Lt. Aktuellen Stand funktioniert der Datenaustausch via ÖNORM B2114 nur bei Abrechnungsprojekten, die auf der ÖN B2063 basieren.

2. Verwaltung mittels ABK/AUER Bausoftware

ABK/AUER Bauabrechnung hilft Ihnen dies zu verwalten. Aufträge, die Sie auf ÖNORM Basis erhalten sind, rasch und übersichtlich (und daher wirtschaftlich) durch einfache Eingabe der zu verrechnenden Positionsmengen abzurechnen.

Die gesamte Rechenarbeit, sowie der Druck einer Prüfrechnung und die Ausgabe des Mengendatenträgers nach ÖNORM B2114 erledigt AUER / ABK und iTwo Bauabrechnung für Sie.

Das klingt gut aber jeder der einmal ein Mittel- bis großes Projekt in ABK/AUER eingeben musste weiß das Aufmaßblätter oder Abrechnungsprofile die sich aus Zeichnungen (im CAD) ergeben sich über stundenlanges prüfen und über die Tastatur mühevoll eingegeben werden müssen.

Liegt da wirkliche eine einfache Eingabe vor?

Die Antwort ist: Nein!

Außer Sie benutzen den von der Firma Virtual & Digital Development GmbH entwickelten DAT Compiler.

Das Einlesen des DAT Files wurde für ABK / AUER und iTwo Bausoftware getestet andere Abrechnungsprogramme, die das Einlesen von Datenträger nach ÖNorm B2114 verwalten können, sollten mit dem DAT Compiler kompatibel sein (sollte vor dem Kauf getestet werden).

Screenshot ABK
Fig. 01: Screenshot AUER Success
3. Vereinfachung: eine Aufgabenstellung

Angenommen ein Projekt zieht sich über einige Kilometer (Straßen, Erdbau oder Bahn Projekt) die Abrechnung Profile, die vom Auftragsgeber gefordert werden, um eine genaue Rechnungslegung nachzuweisen, liegt bei ihnen als Bauunternehmen. Natürlich verwenden Sie ein CAD Programm, um eine genaueste Abrechnung zu demonstrieren.

Ihr Konstrukteur produziert hunderte von Profilen für den Abrechner. Ihrem Abrechnet obliegt dann die Aufgabe alle Zeichnungen und deren Abrechnungskoordinaten per manueller Eingabe in ABK/ AUER und iTwo, im schlimmsten Fall (da Zeitdruck herrscht) über das Wochenende, einzugeben.

Wäre es daher nicht ideal, wenn die Schnittstelle AutoCAD/ BrisCAD und ABK/ AUER und iTwo automatisiert wäre? Sicherlich, aber leider kann AutoCAD/BrisCAD nicht in ABK eingreifen.

4. Die Lösung

Aber AutoCAD hat eine Schnittstelle, die es ermöglicht, einen DAT File zu erzeugen und ABK/ AUER und iTwo kann DAT Files über eine Schnittstelle einlesen. Diese ermöglicht der von der Firma VDD - Virtual & Digital Development GmbH entwickelte DAT Compiler.

B2114 DAT Compiler

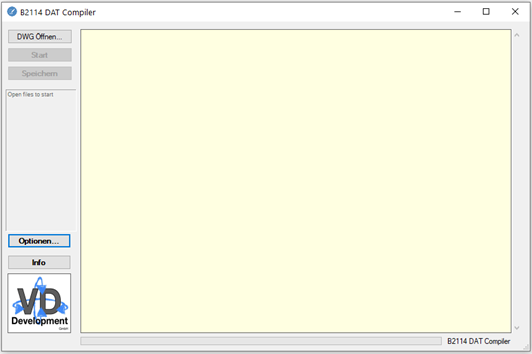

DAT Compiler V2.0.0.0
Fig. 02: DAT Compiler V2.0.0.0 (Demo Version ist auf 50 Zeilen limitiert)
Was kann dieses Programm nun für mich erreichen?
1. Die vom Konstrukteur generierte Zeichnung werden im B2114 DAT Compiler geöffnet.

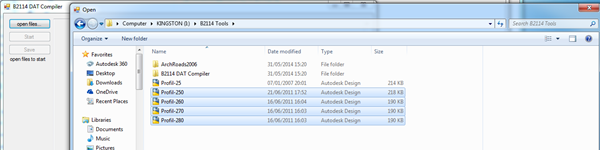

Einlesen der AutoCAD Dateien.
Fig. 03: Einlesen der AutoCAD Dateien.

*(die Geschwindigkeit des Programmes ist Rechner & CAD Programm Version bedingt da alle Zeichnungen im Hintergrund geladen werden müssen…z.B. 160 Zeichnungen mit 10 Positionen können im Idealfall 50-60min dauern siehe Prozess Zeit Fig.5)

2. Start des Compilers
Datei Start
Fig. 04: Datei Start
3. Auslesen der Information im CAD
Progress
Fig. 05: Progress
4. Speichern = Sicherung des Auszugs aus mehreren Zeichnungen gleichzeitig
Speichern des Auszuges
Fig. 06: Speichern des Auszuges
5. DAT File B2114 für AUER/ ABK und iTwo
Sicherung des DAT Files.
Fig. 07: Sicherung des DAT Files.

*Der G Satz ist ein individueller Bestandteil Ihres Projekts und wird nicht vom Programm verwaltend oder hinzugefügt dies muss vom Abrechnungstechniker hinzugefügt werden.

6. Dieser DAT File kann nun mühelos über die Schnittstelle von AUER / ABK und iTwo eingelesen werden.
AUER Ausdruck fertig für die Zeichnung des Auftragsgebers
Fig. 08: AUER Ausdruck fertig für die Zeichnung des Auftragsgebers
7. Was ist neu in Version 2.0.0.0

Unter Optionen sind weite Einstellungen nun möglich:

Optionen
Fig. 09: Optionen

Ursprünglich war der DAT-Compiler programmiert für die Ermittlung des Massenaushubs von Verwendung der Formel 128/129 (Massenberechnung bei gerader/ bei gekrümmter Achse).

Hinzugekommen sind Formel 520 (Summe von Strecken)

zum Vergleichen im AUER
Fig. 10: zum Vergleichen im AUER

Formel 900 Freie Eingabe

Freie mathematische Schreibweise:

Bei einer Ansatzlänge größer als 43 Zeichen wird die Formel Nr. 900 verwendet. REB-Formeln, welche nicht als ÖNorm Formel übernommen werden können, werden in der freien Formelschreibweise bzw. als Formel 900 importiert.

Auszug Freie Eingabe
Fig. 11: Auszug Freie Eingabe
5. Voraussetzungen: Aufgabenstellung an dem Konstrukteur

Exakt Beschreibung des Projektes in jeder Zeichnung ist Voraussetzung,

Per Attributen und Layersteuerung (im CAD Programm) zur korrekten Erzeugung des DAT Files.

Layer zum Einsatz der gewünschten Abrechnung Einheit
Fig. 12: Layer zum Einsatz der gewünschten Abrechnung Einheit. (Exakte Kopie aus dem LV)

InfoPoint:

Erstellung AutoCAD Attribute zur Beschreibung der Abrechnung
Fig. 13: Erstellung AutoCAD Attribute zur Beschreibung der Abrechnung (Angaben im B2114Info Punkt der denselben Layer erhalten muss.)

Auszug eines Erstellten Plans (der Infopunkt per Maßnahme kann in der AutoCAD Zeichnung verschoben werden, um nicht in dem Print out zu sein (Vorzugsweise sollte der Layer so gesetzt werden das er nicht gedruckt wird).

AutoCAD Zeichnung als Grundlage für die Abrechnung
Fig. 14: AutoCAD Zeichnung als Grundlage für die Abrechnung

AutoCAD Polygonzug für alle Formeln werden vom DAT-Compiler wird nur als AutoCAD PLINE unter dem Befehl PLINETYPE Wert <0> erkannt.

Flächen unter der Formel 128/129 werden von dem jeweiligen Abrechnungsprogramm nur unter dem Gauß-Elling-Verfahren verwenden dabei muss der Bautechniker die Einhaltung der X und Y Werte aller Punkte des zu berechnenden Polygons dementsprechend eingeben, wobei ein Polygonzug im Uhrzeigersinn (CW) eine positive Flächenberechnung garantiert und ein im Gegenuhrzeigersinn (CCW) einen Abzug in der Abrechnung übernimmt.
